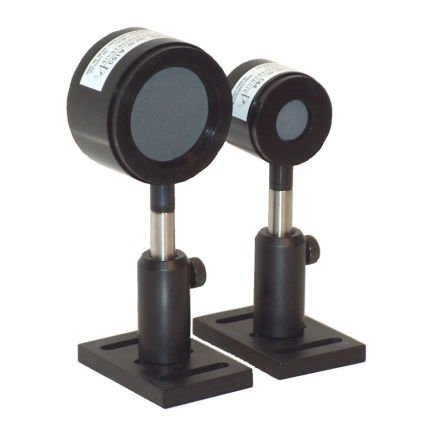

Mit keramischer Absorptionsschicht für höchste Energiedichten

Hauptanwendungsgebiet für dieser Detektoren sind Impulslaser hoher Leistungsdichte (Excimer-, CO2-TEA-, Nd-YAG-Laser usw.). Mit diesem Modell stellen wir einen Messkopf zur Verfügung, der durch eine extrem hohe Strahlungsfestigkeit, kurze Zeitkonstante, vergleichsweise hohe Empfindlichkeit und große Apertur eine breite Anwendung gestattet.

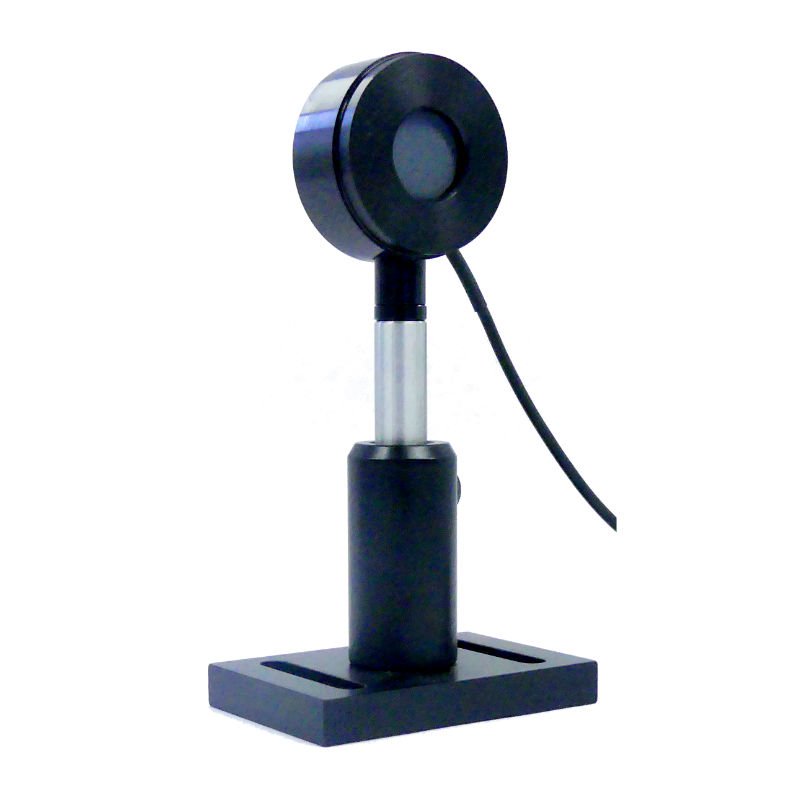

Daten

Apertur

20 mm

Messbereich

500 µJ .. 3 J

max. Wiederholfrequenz

30 Hz

zul. Energiedichten

Eximerlaser: 1 J/cm²
​Nd:YAG THG: 450 mJ/cm²
Nd:YAG SHG: 560 mJ/cm²
Nd:YAG 1064: 970 mJ/cm²
CO2-TEA: 5 J/cm²


max. mittlere Leistung

5 W

Empfindlichkeit (Oszilloskop)

10 .. 15 V/J

Genauigkeit

±3 %

Anschluss

BNC, E-Connector

Abmessungen

46 mm x 21 mm

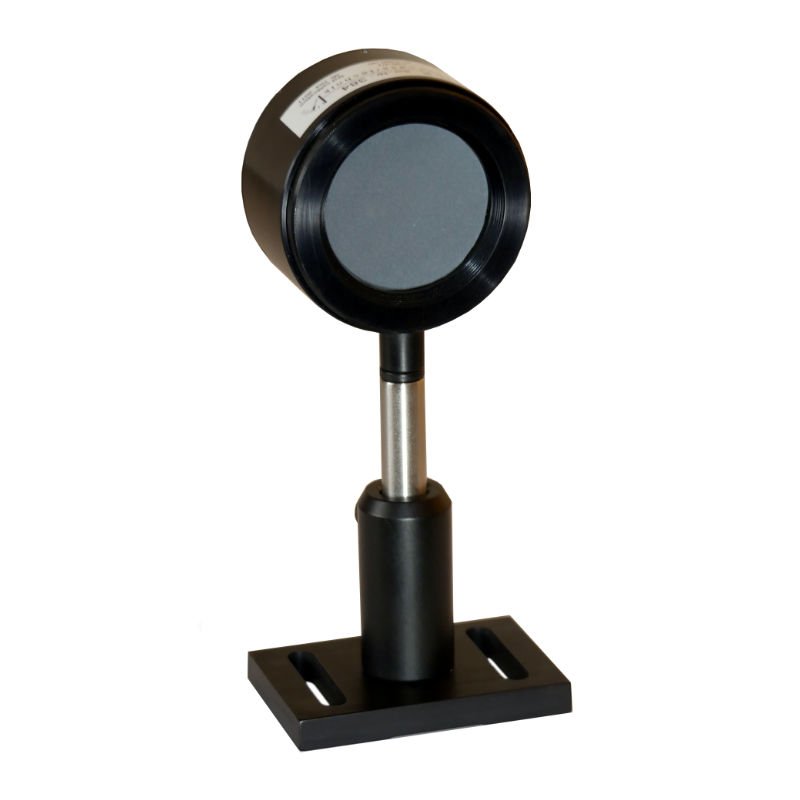

Daten

Apertur

45 mm

Messbereich

1 mJ .. 15 J

max. Wiederholfrequenz

50 Hz

zul. Energiedichten

Eximerlaser: 1 J/cm²
​Nd:YAG THG: 450 mJ/cm²
Nd:YAG SHG: 560 mJ/cm²
Nd:YAG 1064: 970 mJ/cm²
CO2-TEA: 5 J/cm²


max. mittlere Leistung

10 W

Empfindlichkeit (Oszilloskop)

1,5 .. 3,5 V/J

Genauigkeit

±3 %

Anschluss

BNC, E-Connector

Abmessungen

68 mm x  53 mm

Daten

Apertur

45 mm

Messbereich

1 mJ .. 15 J

max. Wiederholfrequenz

30 Hz

zul. Energiedichten

Eximerlaser: 1 J/cm²
​Nd:YAG THG: 450 mJ/cm²
Nd:YAG SHG: 560 mJ/cm²
Nd:YAG 1064: 970 mJ/cm²
CO2-TEA: 5 J/cm²


max. mittlere Leistung

10 W

Empfindlichkeit (Oszilloskop)

1,5 .. 3,5 V/J

Genauigkeit

±3 %

Anschluss

USB, BNC, E-Connector

Abmessungen

68 mm x  53 mm
