Im Gegensatz zu den Messköpfen der Serie PEM gestatten diese Messköpfe Messungen mit deutlich höherer mittlerer Leistung.

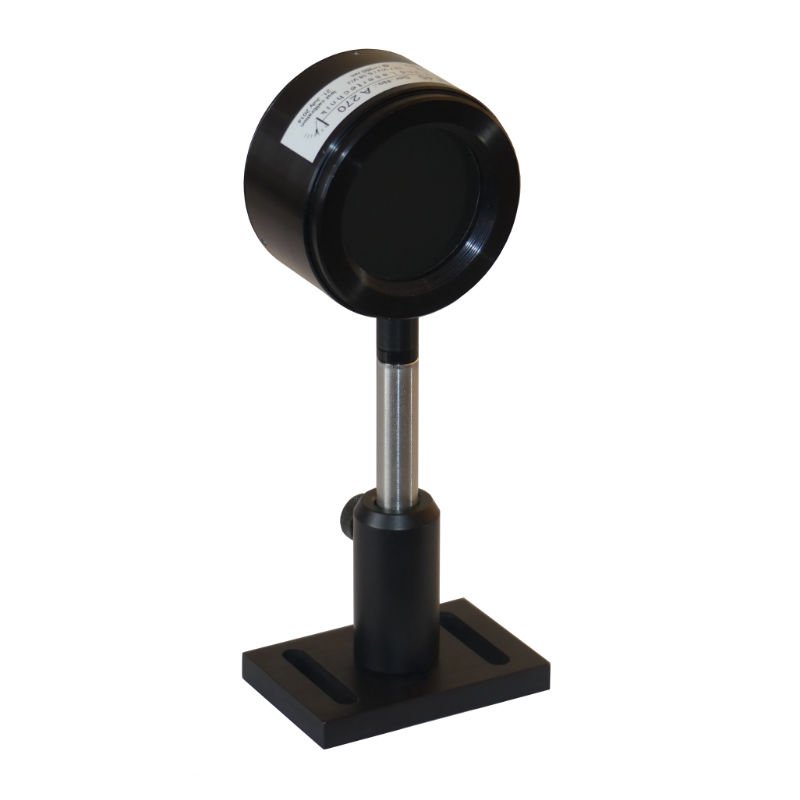

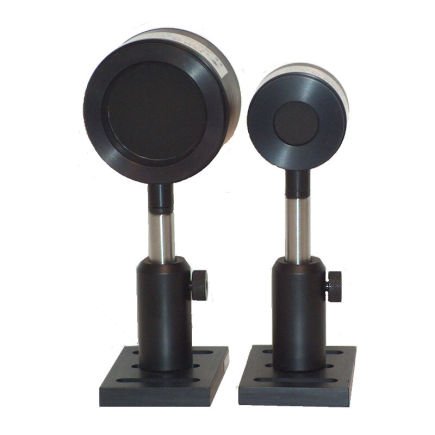

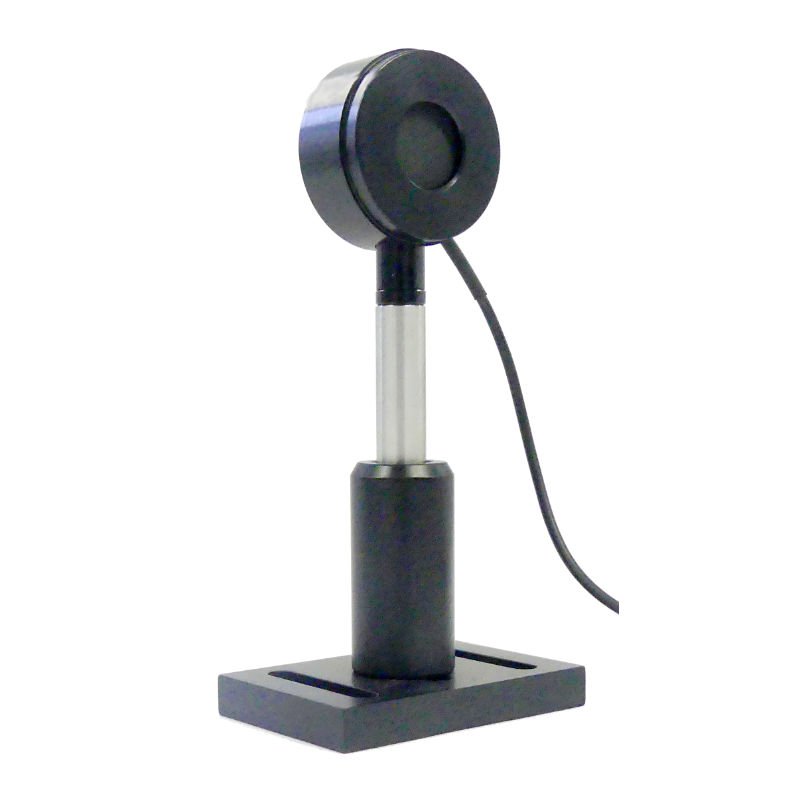

Serie PEM HP
Als Absorptionsschicht verwenden wir hier unsere bewährte Schwarzschicht mit einer breitbandigen Absorption in einem großen Wellenlängenbereich
Daten
Apertur
20 mm
Messbereich
15 µJ .. 500 mJ
max. Energiedichte
80 mJ/cm² (10ns-Pulse)
8 MW/cm²
8 MW/cm²
Empfindlichkeit (Oszilloskop)
30 .. 50 V/J an 1 MOhm
8 .. 20 V/J an 100 kOhm
8 .. 20 V/J an 100 kOhm
max. Wiederholfrequenz (Oszilloskop)
50 Hz an 1 MOhm
150 Hz an 100 kOhm
150 Hz an 100 kOhm
max. mittlere Leistung
3 W
Genauigkeit
±3 %
Anschluss
BNC, E-Connector
Abmessungen
46 mm x 21 mm
Daten
Apertur
45 mm
Messbereich
30 µJ .. 2 J
max. mittlere Leistung
5 W
max. Energiedichte
80 mJ/cm² (10ns-Pulse)
8 MW/cm²
8 MW/cm²
Empfindlichkeit (Oszilloskop)
8 .. 15 V/J an 1 MOhm
4..8 V/J an 100 kOhm
4..8 V/J an 100 kOhm
max. Wiederholfrequenz Oszilloskope)
25 Hz an 1 MOhm
100 Hz an 100 kOhm
100 Hz an 100 kOhm
Genauigkeit
±3 %
Anschluss
BNC, E-Connector
Abmessungen
68 mm x 53 mm
