Die aufgelisteten Leistungsmessköpfe arbeiten nach dem thermoelektrischen Prinzip, d.h. die durch die auftreffende Strahlung erzeugte Wärme wird direkt in eine Spannung umgewandelt.
Serie BB
Leistungsmessköpfe mit breitbandig absorbierender Schicht
Der Messkopf der Serie BB besitzt eine breitbandig absorbierende Schicht. Der Messkopf BB 25 S ist speziell für den Service gedacht. Das kompakte Gehäuse ist bequemer zu transportieren, lässt aber infolge der kleineren Kühlflächen nur kurzzeitig hohe Leistungen zu.
Typen Serie BB

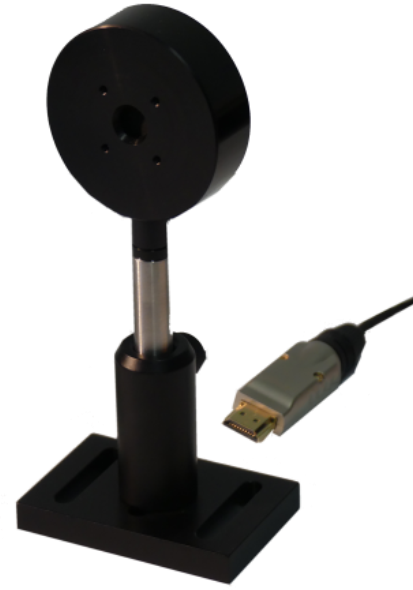

Daten
Durchmesser der Sensorfläche
10 mm
Empfindlichkeit
ca. 400 mV/W
Zeitkonstante
25 Sekunden
< 2 Sekunden mit Anzeigegerät
< 2 Sekunden mit Anzeigegerät
max. mittlere Leistung
3 W
Nachweisgrenze
100 µW
max. Leistungsdichte
20 W/cm²
Anschluss
E-Connector
Abmessungen
Durchmesser: 60 mm
Länge: 20 mm
Länge: 20 mm

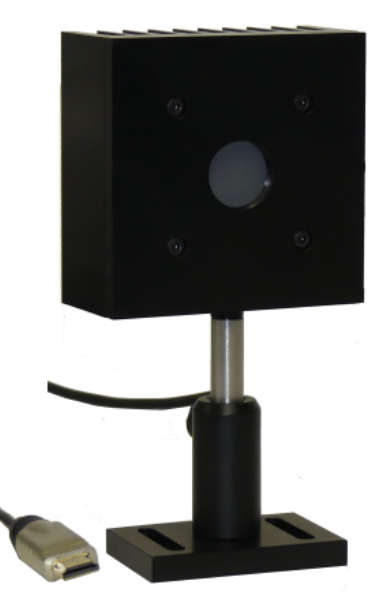

Daten
Durchmesser der Sensorfläche
25 mm
Empfindlichkeit
ca. 100 mV/W
Zeitkonstante
25 Sekunden
< 2 Sekunden mit Anzeigegerät
< 2 Sekunden mit Anzeigegerät
max. mittlere Leistung
20 W
Nachweisgrenze
1 mW
max. Leistungsdichte
20 W/cm²
Anschluss
E-Connector
Abmessungen
100mm x 120 mm
Tiefe 77mm
Tiefe 77mm

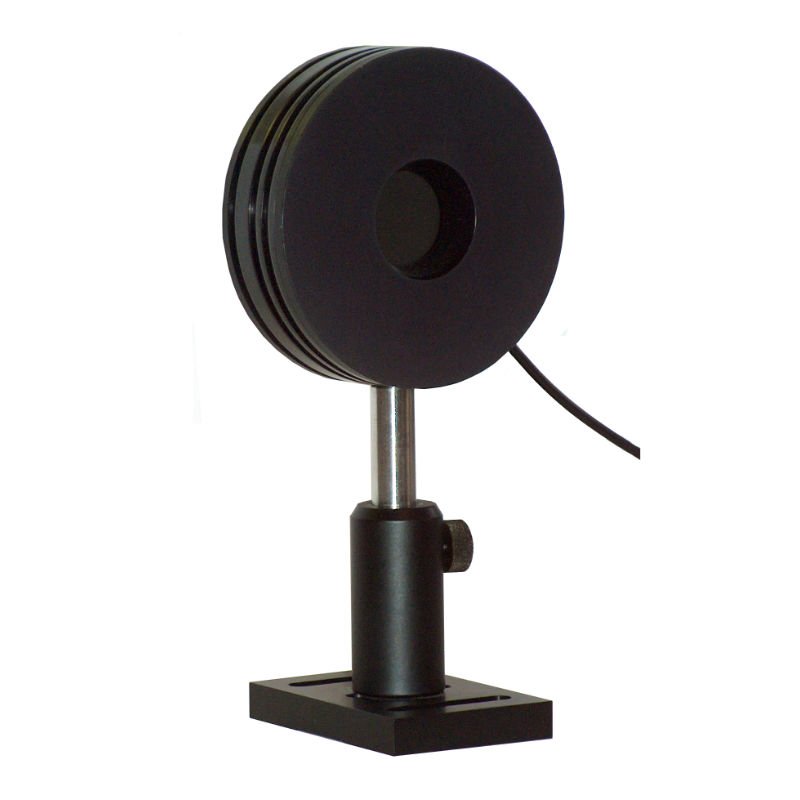

Daten
Durchmesser der Sensorfläche
25 mm
Empfindlichkeit
ca. 100 mV/W
Zeitkonstante
25 Sekunden
< 2 Sekunden mit Anzeigegerät
< 2 Sekunden mit Anzeigegerät
max. mittlere Leistung
5 W
kurzzeitig 10 W
kurzzeitig 10 W
Nachweisgrenze
1 mW
max. Leistungsdichte
20 W/cm²
Anschluss
E-Connector
Abmessungen
Durchmesser 90 mm
Länge 30 mm
Länge 30 mm
