Diese Messköpfe zeichnen sich durch eine hohe Empfindlichkeit und eine hohe mögliche Wiederholrate aus. Der fensterlose Aufbau und die verwendete metallische Absorptionsschicht erlauben eine Anwendung bis in den UV-Bereich.

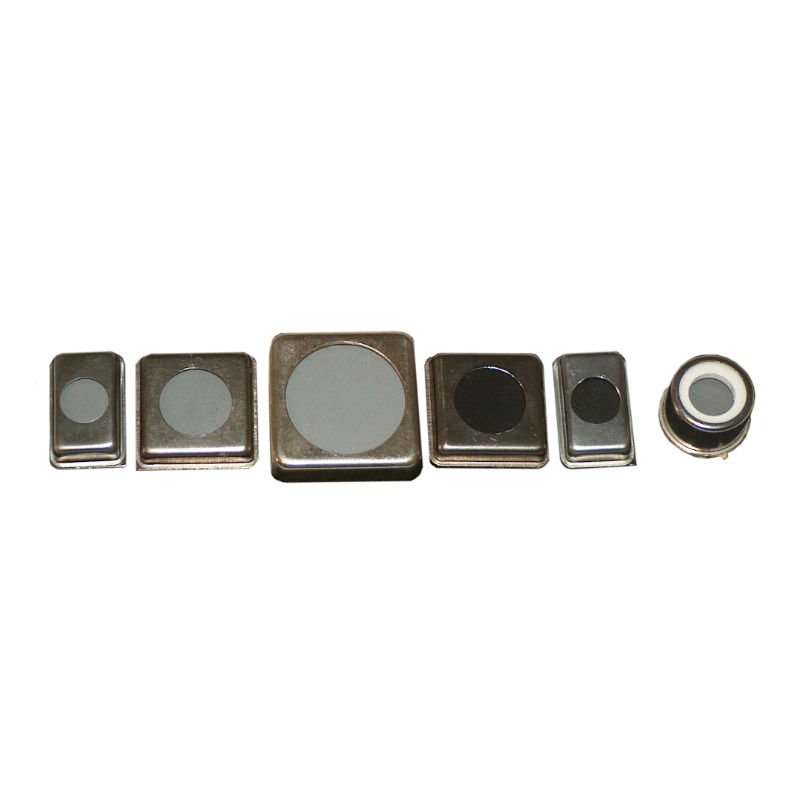

Serie PEO
Energiemessköpfe für den Einbau in Laser
Bei Bedarf, z.B. beim Einsatz bei unterschiedlichen Wellenlängen, versehen wir auch diese Sensoren mit unserer bewährten, breitbandig absorbierenden, Schwarzschicht.
Daten
Sensorfläche
Ø 8 mm
Wiederholrate[Hz]
1kHz an 1 MOhm
10kHz an 100 kOhm
10kHz an 100 kOhm
Empfindlichkeit
400..500 V/J an1 MOhm
200..300 V/J an 100 kOhm
200..300 V/J an 100 kOhm
max. Energiedichte
50 mJ/cm²
max. mittlere Leistung
0,5 W
Temperaturbereich
10°C..50°C
Temperaturkoeffizient
+0,1%/K
Daten
Sensorfläche
Ø 12 mm
Wiederholrate[Hz]
700 Hz an 1MOhm
6 kHz an 100 kOhm
6 kHz an 100 kOhm
Empfindlichkeit
300..400 V/J an 1 MOhm
200..300 V/J an 100 kOhm
200..300 V/J an 100 kOhm
max. Energiedichte
50 mJ/cm²
max. mittlere Leistung
0,5 W
Temperaturbereich
10°C..50°C
Temperaturkoeffizient
+0,1%/K
Daten
Sensorfläche
Ø 8 mm
Wiederholrate[Hz]
10 kHz
Empfindlichkeit
1000..25000 V/J
(auf Bestellung)
(auf Bestellung)
max. Energiedichte
50 mJ/cm²
max. mittlere Leistung
0,5 W
Temperaturbereich
10°C..50°C
Temperaturkoeffizient
+0,1%/K
Betriebsspannung
±5V .. ±20V
Rauschspannung (Ausgang)
2 mV
Offset
max. 50 mV
Offsetkompensation
AC-Kopplung oder
externe Verstärkerstufe
externe Verstärkerstufe
Lötdauer
max. 2 Sekunden/Pin
keine Ofenlötung!
keine Ofenlötung!
Daten
Sensorfläche
Ø 12 mm
Wiederholrate[Hz]
700 Hz an 1MOhm
6 kHz an 100 kOhm
6 kHz an 100 kOhm
Empfindlichkeit
300..400 V/J an 1 MOhm
200..300 V/J an 100 kOhm
200..300 V/J an 100 kOhm
max. Energiedichte
50 mJ/cm²
max. mittlere Leistung
0,5 W
Temperaturbereich
10°C..50°C
Temperaturkoeffizient
+0,1%/K
Daten
Sensorfläche
Ø 20 mm
Wiederholrate[Hz]
250 Hz an 1MOhm
750 Hz an 100 kOhm
750 Hz an 100 kOhm
Empfindlichkeit
100..160 V/J an 1 MOhm
70..120 V/J an 100 kOhm
70..120 V/J an 100 kOhm
max. Energiedichte
50 mJ/cm²
max. mittlere Leistung
0,5 W
Temperaturbereich
10°C..50°C
Temperaturkoeffizient
+0,1%/K
