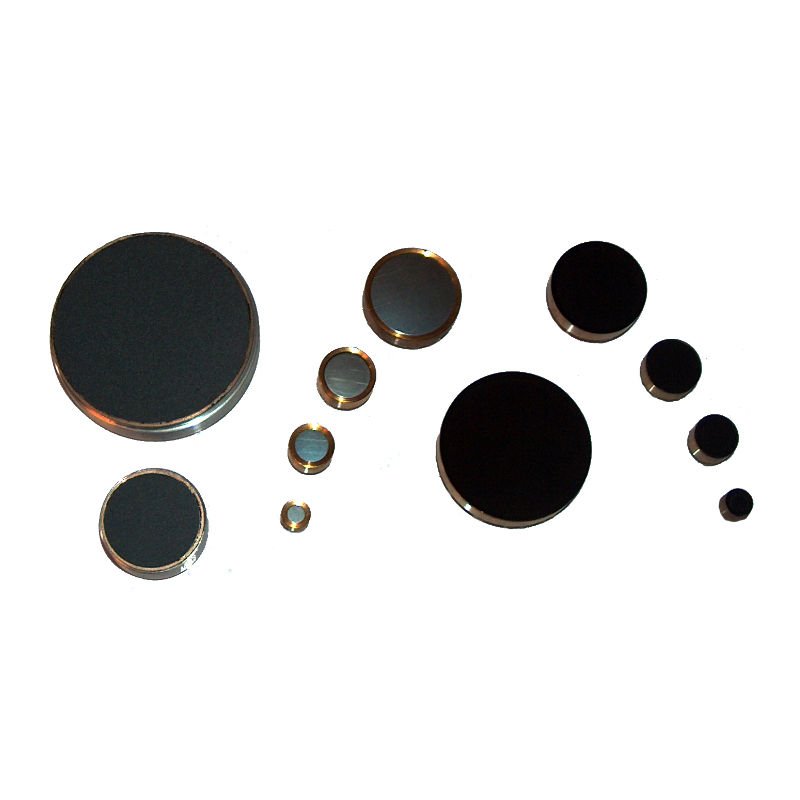

Energiesensoren für den universellen Einsatz

Das Hauptanwendungsgebiet dieser Sensoren ist die interne Energiemessung in Lasern. Die koaxial aufgebauten Sensoren besitzen eine hohe Empfindlichkeit und können in einem weiten Wellenlängenbereich eingesetzt werden.
Es sind Sensordurchmesser zwischen 4 und 34 mm verfügbar. Die maximale Wiederholrate ist abhängig vom Sensordurchmesser und dem eingesetzten Lastwiderstand.

Daten

Empfindlichkeit[V/J]

500..1000 an 1 MOhm
130..250 an 100 kOhm

Wiederholrate[Hz]

80 Hz an 1 MOhm
120 Hz an 100 kOhm

Abmessungen (ø x Länge, Anschluss)

7 x 9,5 mm², M3

Daten

Empfindlichkeit[V/J]

200..500 an 1 MOhm
50..200 an 100 kOhm

Wiederholrate[Hz]

40 Hz an 1 MOhm
100 Hz an 100 kOhm

Abmessungen (ø x Länge, Anschluss)

11 x 9,5 mm², M3

Daten

Empfindlichkeit[V/J]

100..400 an 1 MOhm
50..150 an 100 kOhm

Wiederholrate[Hz]

40 Hz an 1 MOhm
80 Hz an 100 kOhm

Abmessungen (ø x Länge, Anschluss)

14 x 9,5 mm², M3

Daten

Empfindlichkeit[V/J]

50..150 an 1 MOhm
30..80 an 100 kOhm

Wiederholrate[Hz]

25 Hz an 1 MOhm
50 Hz an 100 kOhm

Abmessungen (ø x Länge, Anschluss)

24 x 9,5 mm², M4

Daten

Empfindlichkeit[V/J]

40.. 70 an 1 MOhm
10..40 an 100 kOhm

Wiederholrate[Hz]

25 Hz an 1 MOhm
80 Hz an 100 kOhm

Abmessungen (ø x Länge, Anschluss)

37 x 10 mm², M4

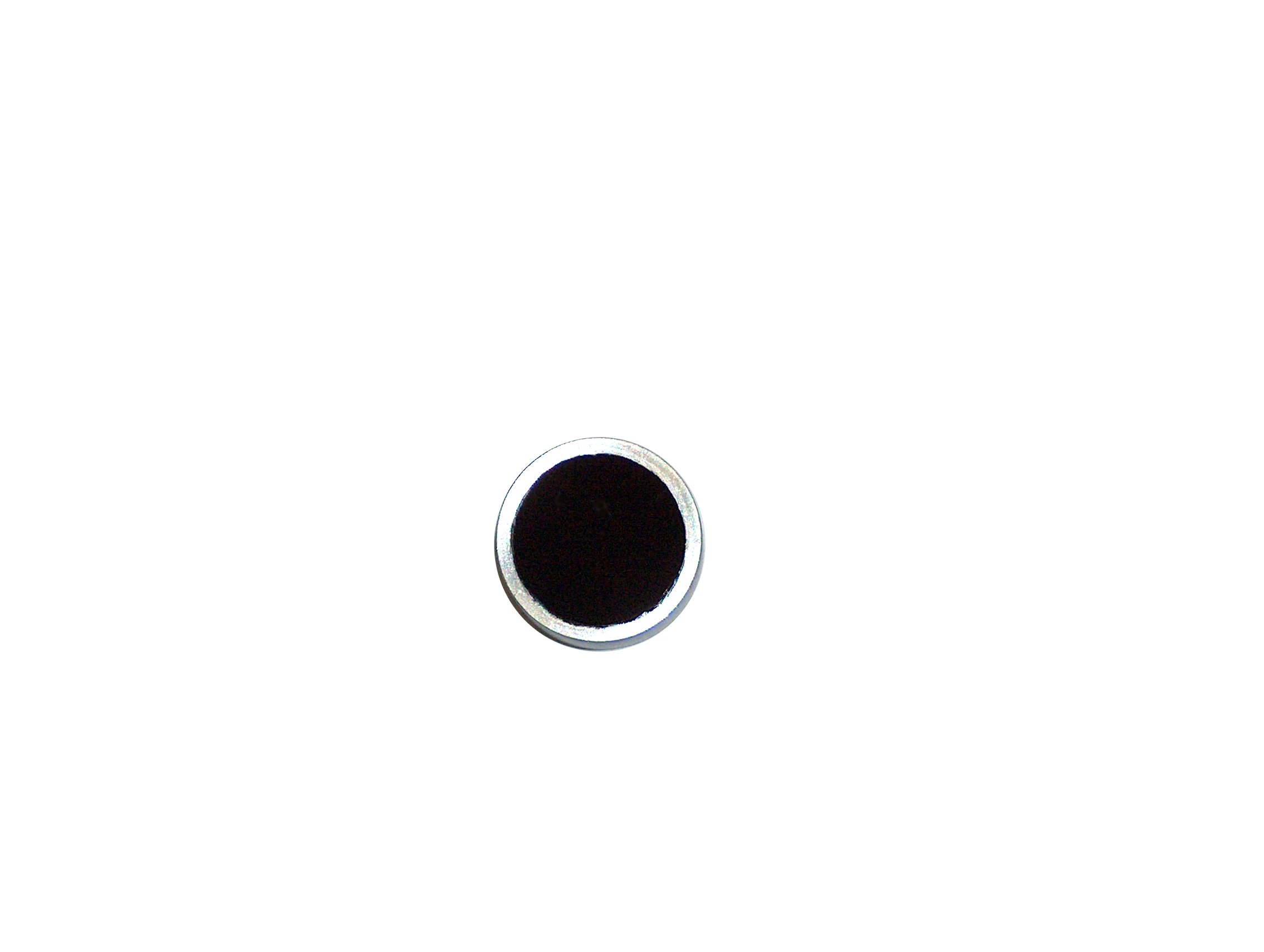

Daten

Empfindlichkeit[V/J]

30..50 an 1 MOhm
8..20 an 100 kOhm

Wiederholrate[Hz]

50 Hz an 1 MOhm
150 Hz an 100 kOhm

Abmessungen (ø x Länge, Anschluss)

25 x 12 mm², M3

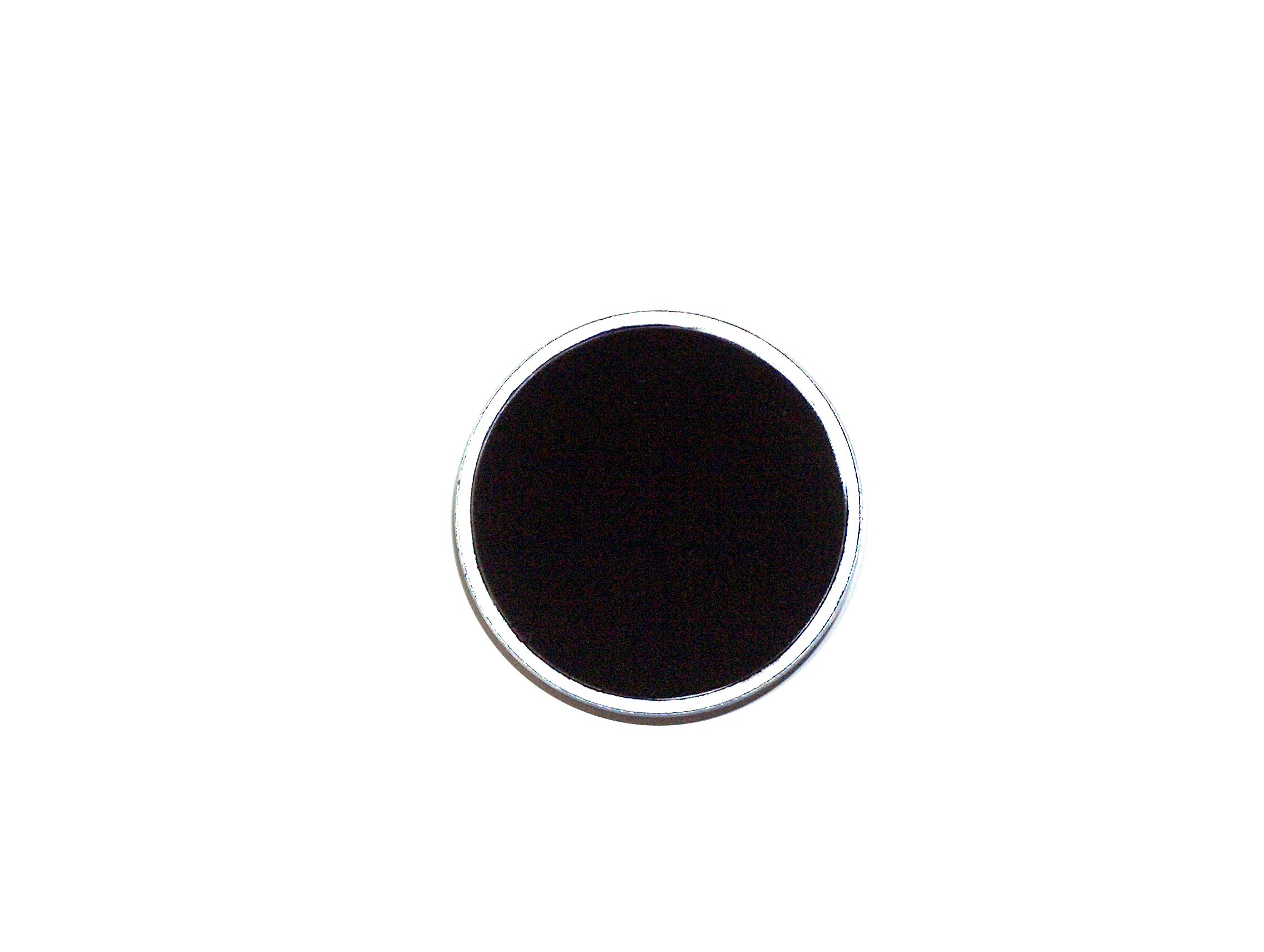

Daten

Empfindlichkeit[V/J]

8..15 an 1 MOhm
4..8 an 100 kOhm

Wiederholrate[Hz]

25 Hz an 1 MOhm
100 Hz an 100 kOhm

Abmessungen (ø x Länge, Anschluss)

50 x 13 mm², M4

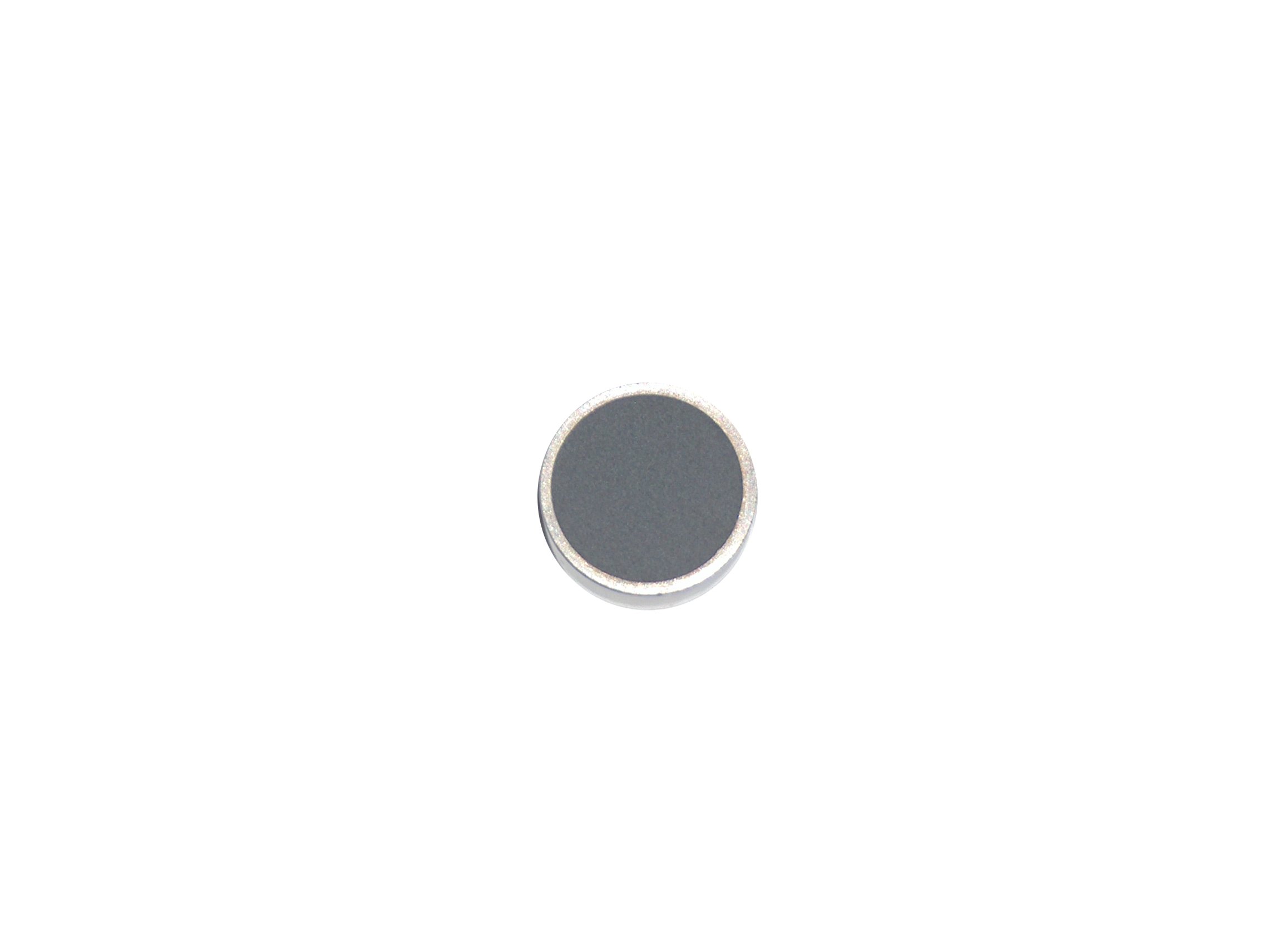

Daten

mit keramischer Absorptionsschicht

bis 1 J/cm²

Empfindlichkeit[V/J]

7..15 an 1 MOhm
1..8 an 100 kOhm

Wiederholrate[Hz]

50 Hz an 1 MOhm
60 Hz an 100 kOhm

Abmessungen (ø x Länge, Anschluss)

25 x 12 mm², M3

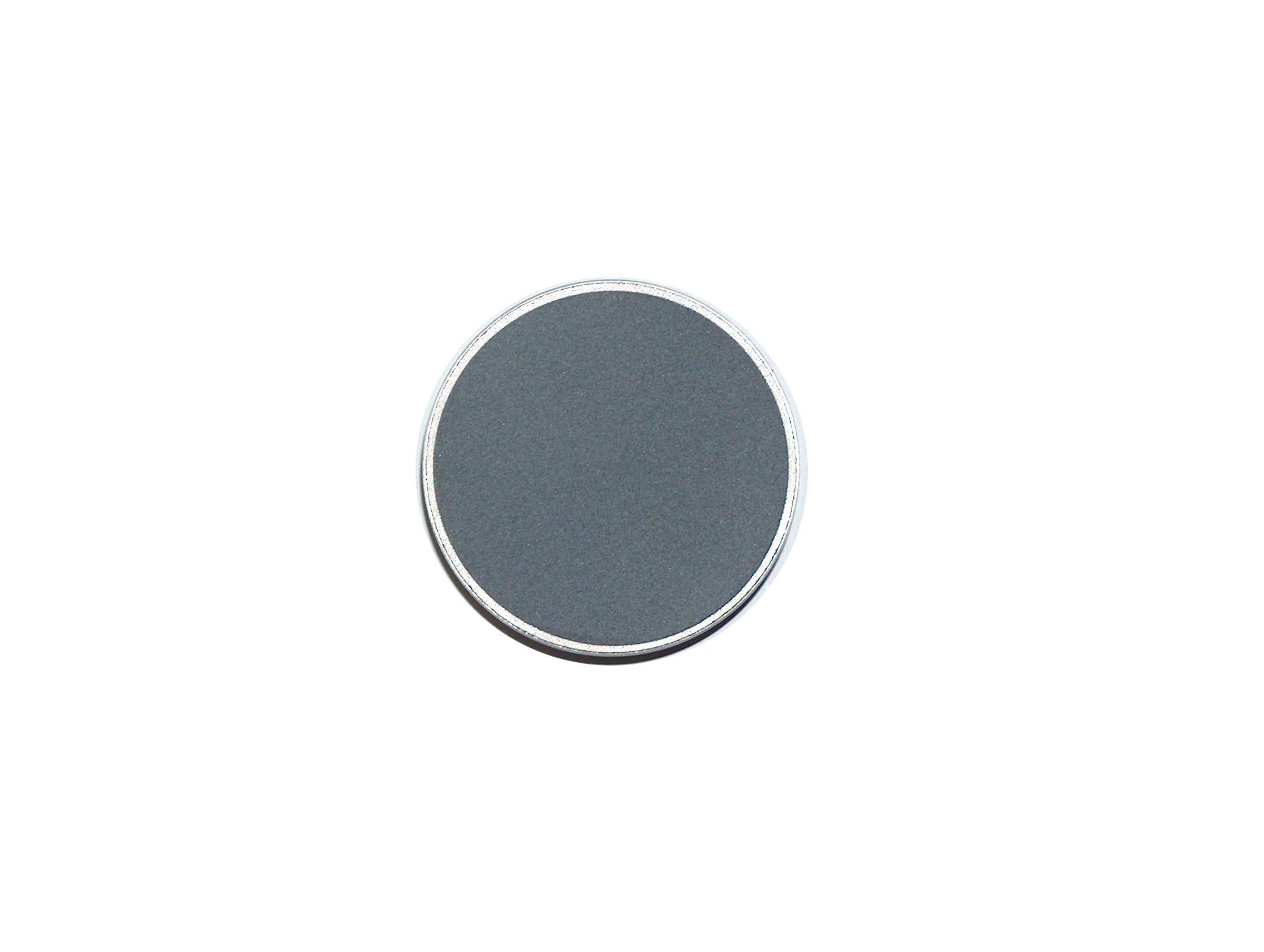

Daten

mit keramischer Absorptionsschicht

bis 1 J/cm²

Empfindlichkeit[V/J]

1.5 .. 5 an 1 MOhm
0.5 .. 1.5 an 100 kOhm

Wiederholrate[Hz]

20 Hz an 1 MOhm
50 Hz an 100 kOhm

Abmessungen (ø x Länge, Anschluss)

50 x 13 mm², M4
