Die Sensorenelemente sind in verschiedenen Leistungsbereichen verfügbar. Die Gehäuse haben eine Vielzahl an Bohrungen zur Montage und Kombination von zusätzlichen optischen Elementen, wie Strahlteiler, Streuscheiben oder Adapter für optische Fasern.
OEM Powermeter
Serie 404010
Zusätzlich steht ein Vorverstärkermodul mit analogem Ausgang zum direkten Einlesen der Leistung in eigene Anwendungen zur Verfügung. Für eine digitale Anzeige steht die OEM Powerbox zur Verfügung.

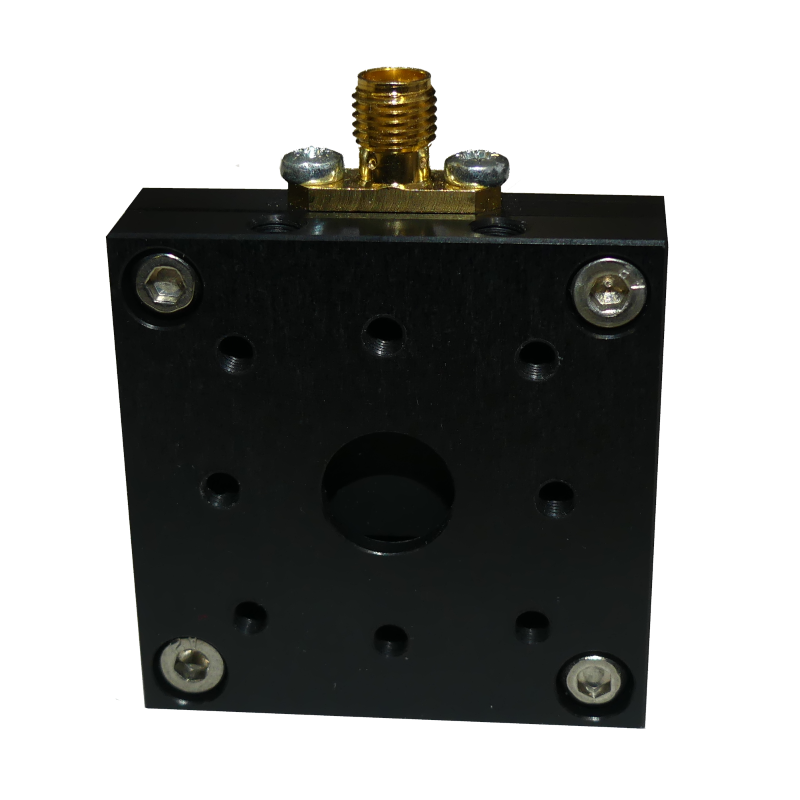

Daten
Sensordurchmesser
10 mm
Messbereich
0.5mW - 3W
max. Leistungsdichte
40W/cm²
Empfindlichkeit
250mV/W - 400mV/W
Kühlung
Konvektion oder
über Montageplatte
über Montageplatte
Anschluss
SMA
Abmessungen
40 mm x 40 mm x 12 mm

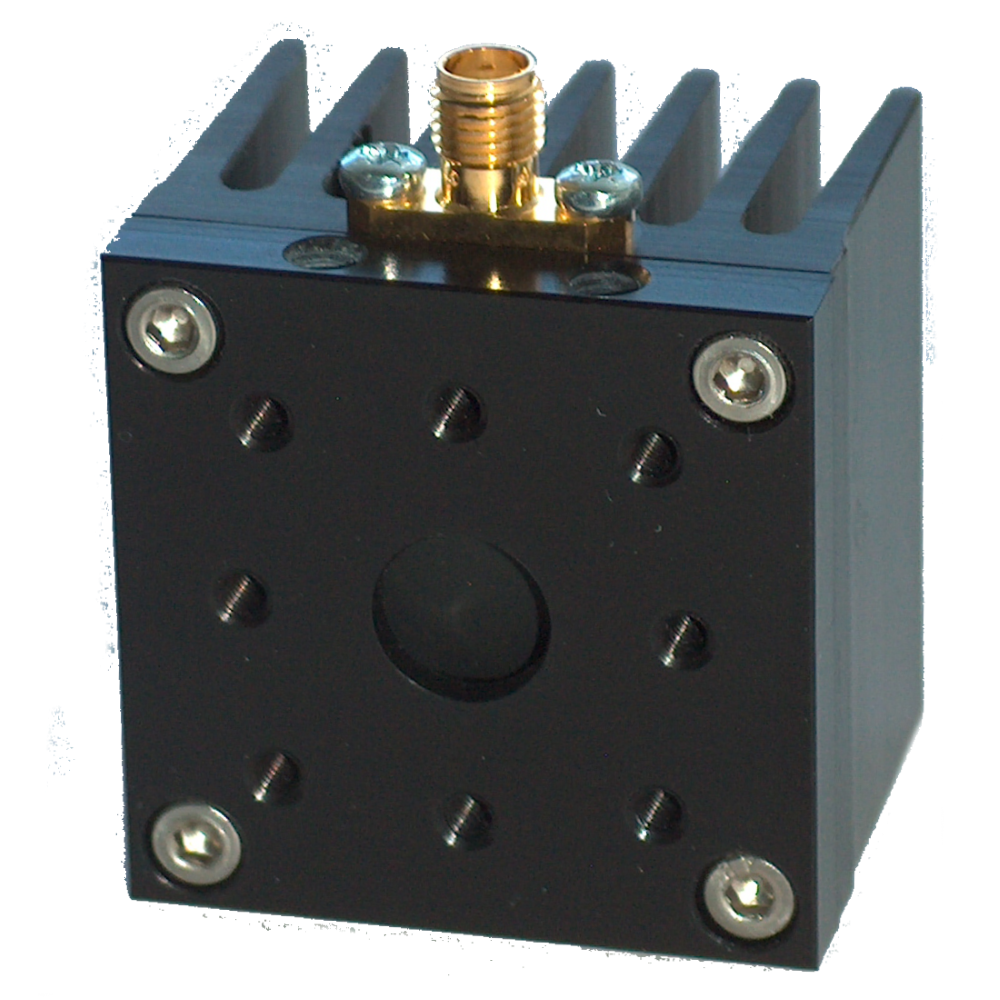

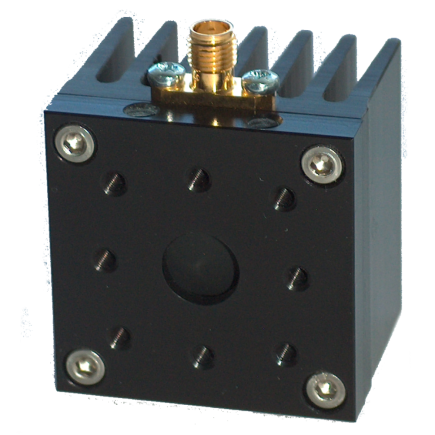

Daten
Sensordurchmesser
10 mm
Messbereich
0.5mW - 5W
max. Leistungsdichte
40W/cm²
Empfindlichkeit
250mV/W - 400mV/W
Kühlung
Konvektion
Anschluss
SMA
Abmessungen
40 mm x 40 mm x 34 mm
Daten
Sensordurchmesser
10 mm
Messbereich
0.5mW - 3W
max. Leistungsdichte
40W/cm²
Empfindlichkeit
1 V/W
Kühlung
Konvektion oder
über Montageplatte
über Montageplatte
Anschluss
Molex Microblade
Abmessungen
40 mm x 40 mm x 20 mm
Daten
Sensordurchmesser
10 mm
Messbereich
0.5mW - 3W
max. Leistungsdichte
40W/cm²
Empfindlichkeit
1 V/W
Kühlung
Konvektion
Anschluss
Molex Microblade
Abmessungen
40 mm x 40 mm x 42 mm

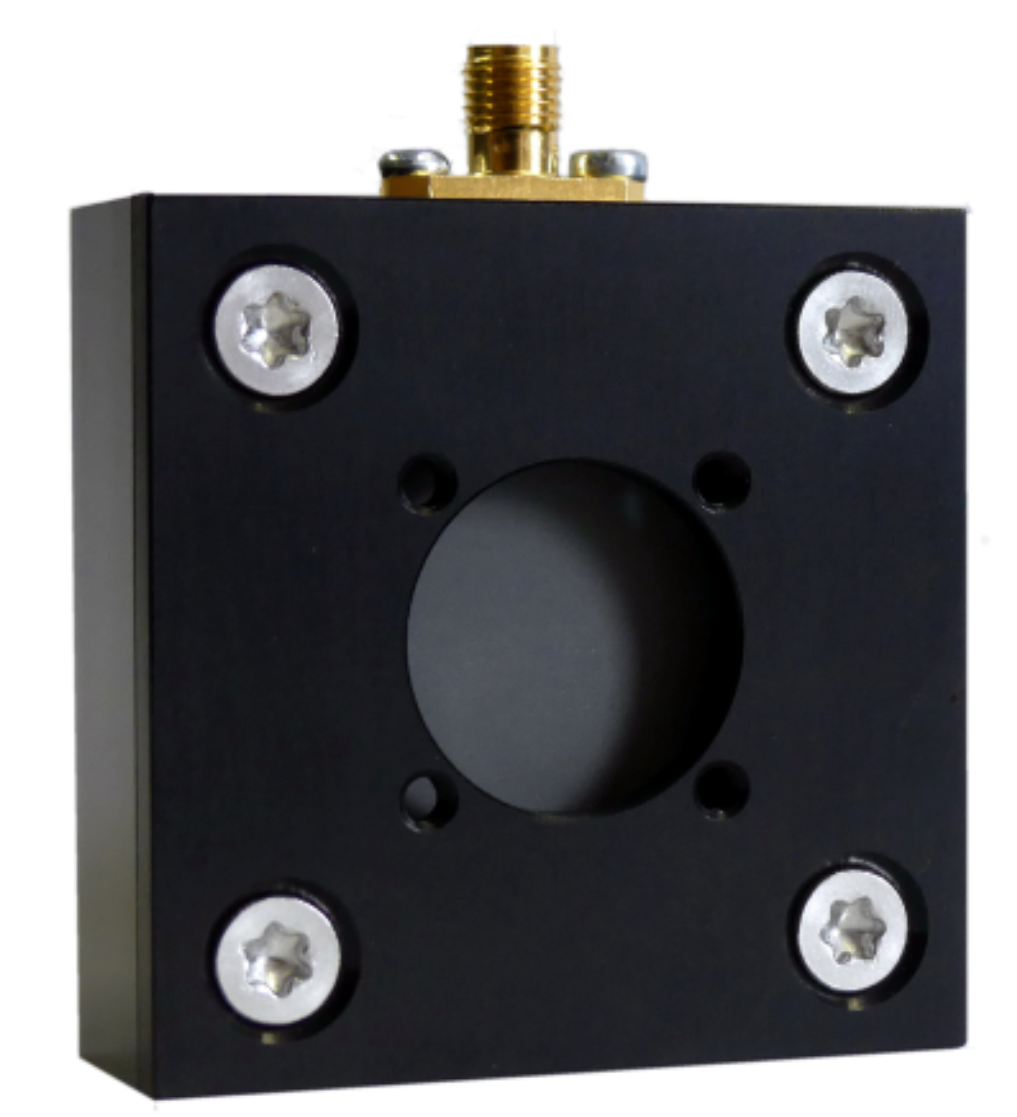

Daten
Sensordurchmesser
20 mm
Messbereich
10 mW - 5 W
max. Leistungsdichte
10 kW/cm²
Empfindlichkeit
ca. 1 mV/W
Kühlung
Konvektion oder durch zusätzlichem Kühlkörper
Anschluss
SMA
Abmessungen
50 mm x 50 mm x 18 mm
Daten
Sensordurchmesser
20 mm
Messbereich
10 mW - 10 W
15 W für max. 2 Minuten
15 W für max. 2 Minuten
max. Leistungsdichte
10 kW/cm²
Empfindlichkeit
ca. 1 mV/W
Kühlung
Konvektion oder durch zusätzlichem Kühlkörper
Anschluss
SMA
Abmessungen
50 mm x 50 mm x 58 mm
